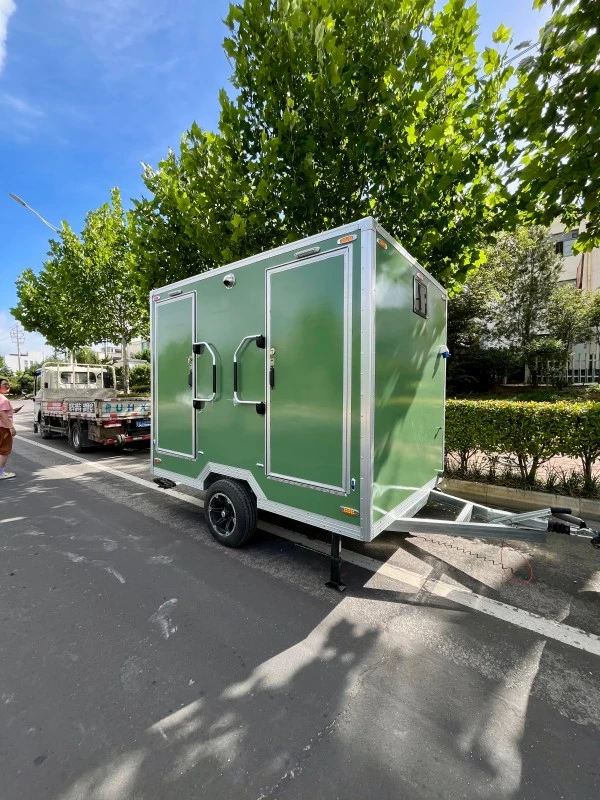

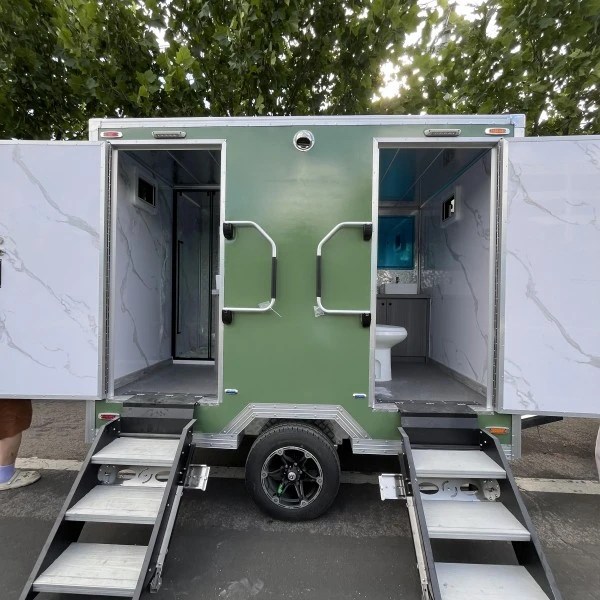

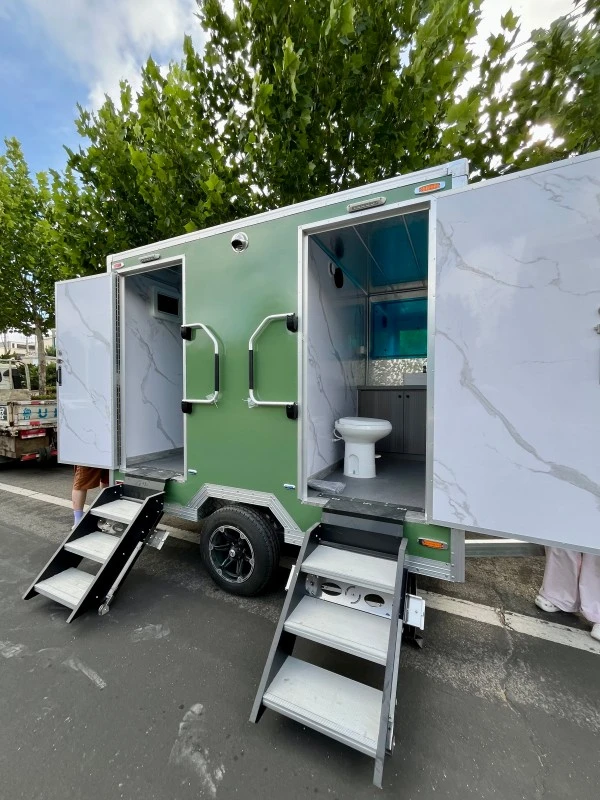

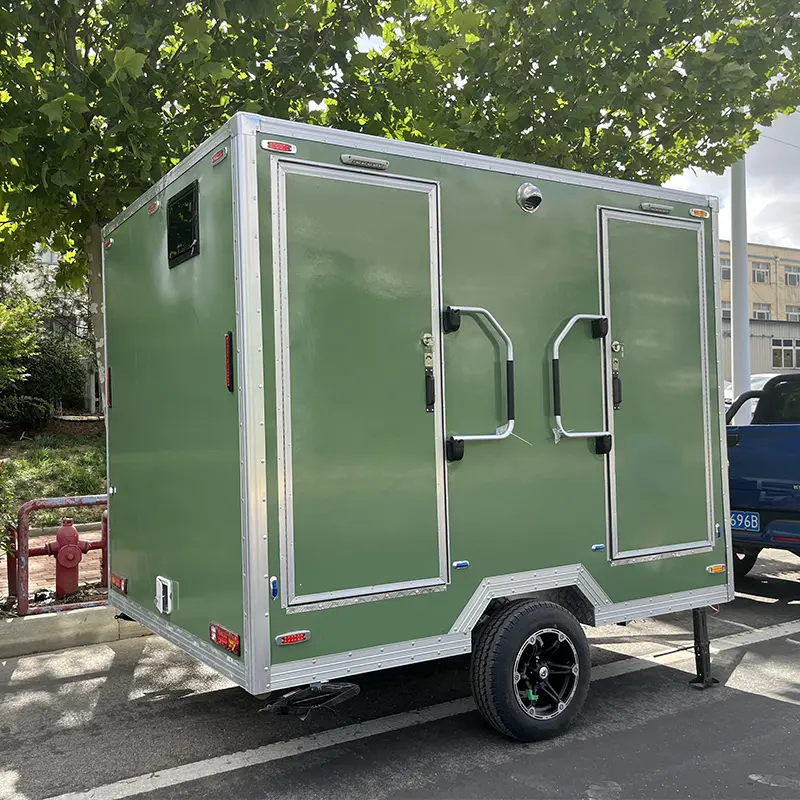

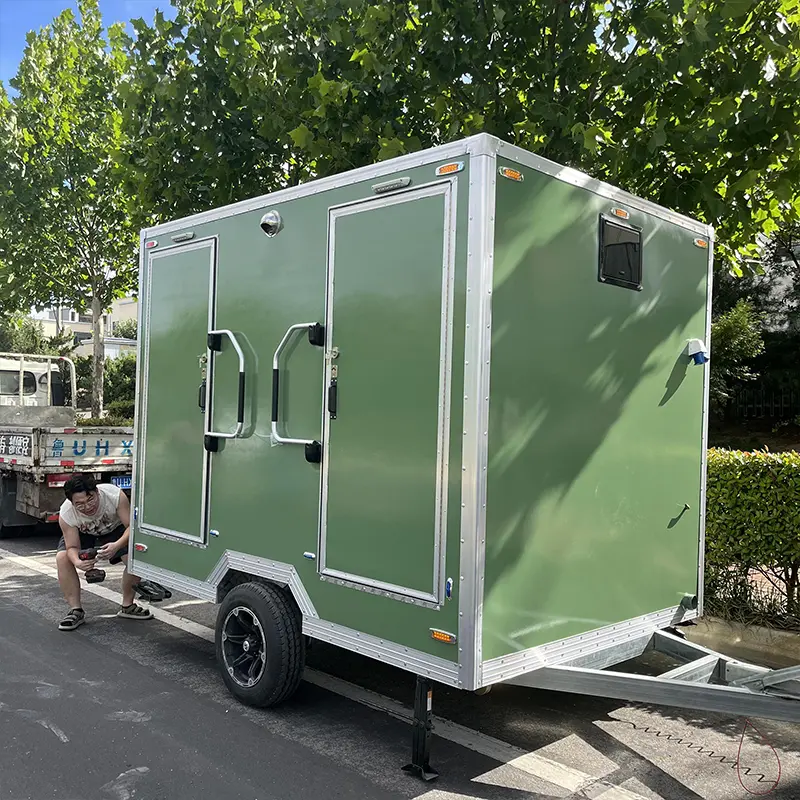

Suihku- ja wc-perävaunu TN-S30 on kompakti siirrettävä saniteettiyksikkö, jossa on yksi yksityinen suihkuhuone ja yksi wc-piste. Suihkuperävaunujen valmistajana Qingdao Tune Technology Co., Ltd. valmistaa tätä kannettavaa wc-suihkuyhdistelmää rakennustyömaille, ulkotapahtumiin, leirintäalueille, urheilutoimintaan, elokuvapaikkoihin ja tilapäisiin majoitustiloihin. Sen mitat ovat noin 3 000 × 1 800 × 2 650 mm ja se toimitetaan kannettavana suihkuyksikkönä ostajille, jotka tarvitsevat sekä pesu- että wc-toimintoja yhdessä vedettävässä rungossa.

Valmistajalla on vuonna 2015 perustettu 4 500 m²:n tuotantolaitos ja vientiä yli 50 maahan. Tuotanto noudattaa ISO 9001 -laatuhallintaa, ja soveltuvissa kokoonpanoissa on CE-, DOT-, EPR- ja COC-dokumentaatio. Kolmannen osapuolen tarkastukset tekevät SGS ja Intertek.

Tekniset parametrit

Mitat ja paino ovat viitearvoja. Lopullinen kuljetuspaino muuttuu vedenlämmittimien, sähkökomponenttien, ilmastointilaitteiden, ylimääräisten saniteettikalusteiden ja merkkimateriaalien lisäämisen jälkeen.

Suositeltu käyttötapa

TN-S30 on suunniteltu kohteisiin, joissa tarvitaan perussuihku- ja wc-toimintoja yhdessä siirrettävässä yksikössä. Sitä käytetään pienillä rakennustyömailla, ulkotapahtumissa, leirintäalueilla, urheilutoiminnassa, elokuvapaikoilla ja tilapäisillä majoitusalueilla.

Ennen käyttöä

1. Aseta perävaunu vakaalle ja kohtuullisen tasaiselle alustalle.

2. Ojenna tukijalat ja tarkista, että vartalo on vakaa.

3. Täytä 400 litran makean veden säiliö sopivalla vedellä.

4. Tarkista pumppu, letkut, hanat ja näkyvät putkiliitännät.

5. Testaa suihkupää ja säädä veden lämpötila.

6. Tarkista wc-huuhtelujärjestelmä ja pesualtaan tyhjennys.

7. Varmista, että 800 litran jäteveden poistoaukko on suljettu.

8. Testaa valaistus, ilmanvaihto ja valinnaiset ilmastointilaitteet.

Toiminnan aikana

Käyttäjä seuraa vedenkulutusta ja jätevesitasoa todellisen käytön mukaan. Veden tarve vaihtelee suihkun keston, wc-huuhtelun, käsienpesun ja siivoustiheyden mukaan. Kiireisessä tapahtumassa säiliön huoltoväli on lyhyempi kuin pienellä työmaalla.

Suihkuhuone siivotaan säännöllisesti, erityisesti lattia, viemäri, suihkukaluste ja ovenkahva. Pysyvä vesi poistetaan nopeasti liukastumisriskin vähentämiseksi. WC, pesuallas ja hana tarkastetaan vuotojen varalta jokaisen siivouskierroksen aikana.

Sisätilat ja käyttökokemus

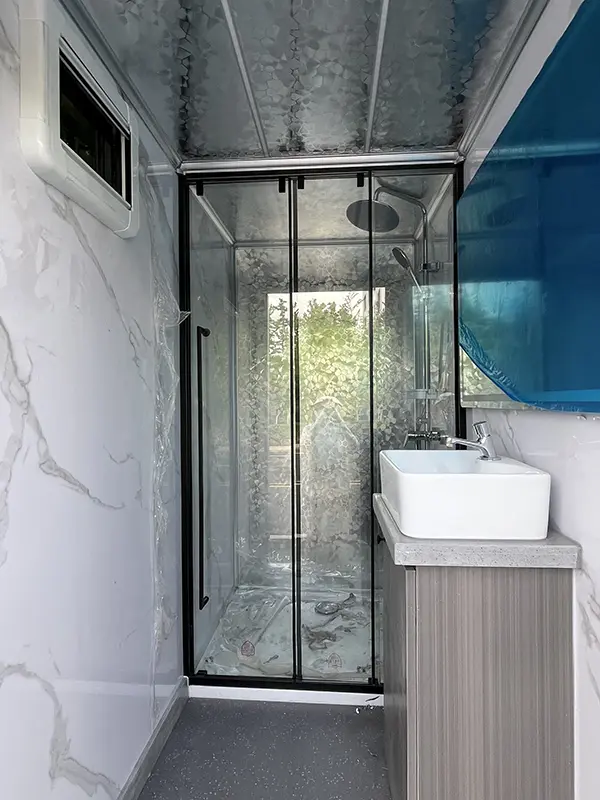

Suihkutilassa on yläsuihkupää, käsisuihkupää ja säädettävä suihkutanko. Lämmin ja kylmä vesijärjestelmä valitaan, kun projekti vaatii lämpötilan säätöä. Tarkka vedenlämmitysmenetelmä, virtalähde ja asennusvaatimukset vahvistetaan ennen tuotantoa.

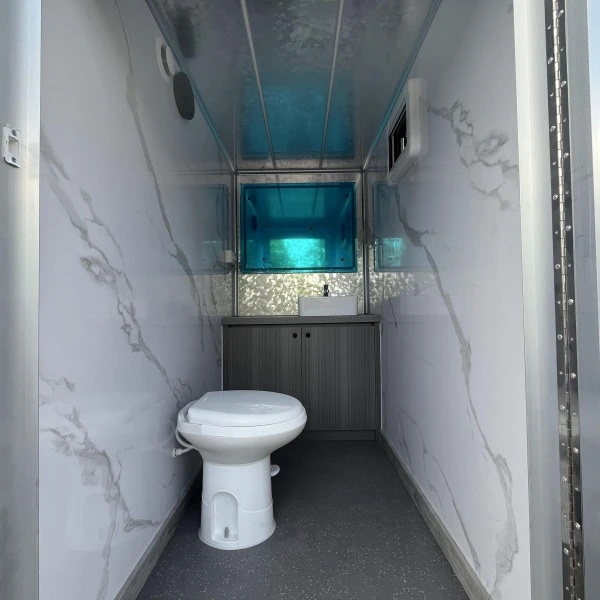

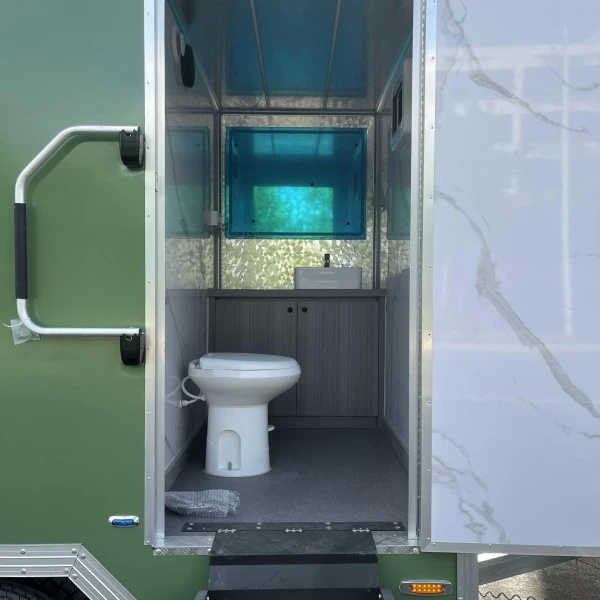

WC-osasto sisältää jalkahuuhtelu-wc:n, käsienpesualtaan, näppäinhanan, peilin valaistulla ja valitut saniteettitarvikkeet. Miesten anturiurinaali lisätään, jos sisäinen järjestely mahdollistaa riittävän huolto- ja siivousmahdollisuuden.

Sisustus on räätälöity:

● Vedenlämmitin

● Puhdas vesisäiliö

● Jätevesisäiliö

● Pakotuuletin

● Lisävalaistus

● Ilmastointijärjestelmä

● Soitinjärjestelmä

● Säilytyskoukut

● Sisäpuolen väri ja viimeistely

Kompakti kannettava wc-suihkuperävaunu on hyödyllinen, kun ostaja haluaa välttää erillisten suihku- ja wc-yksiköiden kuljettamisen. Käytettävissä oleva tila, odotettu käyttäjämäärä ja palvelukapasiteetti arvioidaan ennen tilaamista.

Materiaali- ja turvallisuustiedot

Rungossa käytetään 40 mm lasikuituisia sandwich-paneeleja. Paneelirakenne muodostaa suljetun seinäjärjestelmän eristekerroksella, kun taas sisäpintaa ylläpidetään lasikuitu- ja saniteettitiloihin soveltuvilla puhdistusaineilla.

Suihkulattiassa on käytetty liukumatonta materiaalia ja siihen on suunniteltu vedenpoistoreitti. Ovien lukot, koukut ja sisäosat tarkastetaan rutiinihuollon yhteydessä. Jos yksikköä käytetään kylmällä alueella, avoimet vesiputket ja -säiliöt vaativat eristystä, tyhjennystä tai muuta talvisuojausta.

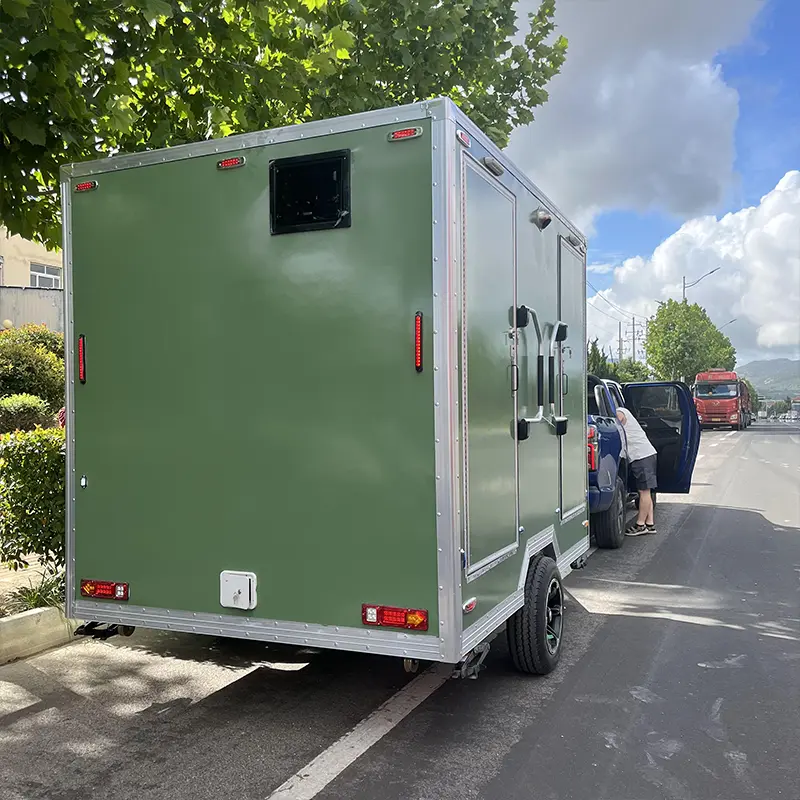

Perävaunussa on yksi jarrullinen vääntöakseli ja kaksi 195/70 R15 rengasta. Tarkasta ennen siirtoa vetokoukku, turvaketjut, jarruliitännät, ajovalot, renkaiden kunto, pyörän kiinnikkeet ja tukijalat. Vetoauto valitaan täyteen lastatun perävaunun painon mukaan tyhjän vertailupainon sijaan.

Palvelun virtaus

Työmaatarkastus → Vesi- ja sähkösuunnittelu → Suunnitteluvahvistus → Tuotanto → Putkiasennus → Toiminnallinen testaus → Lopputarkastus → Toimitus → Käyttöönotto

TUNE Factory laatii vahvistetun tilauksen mukaan laiteluettelon, layoutpiirustuksen, putkijärjestelyn, sähkökokoonpanon, pakkaustiedot ja tarkastuslistan.

Tehdastarkastuksen tarkistuslista

Tarkastus kattaa:

● Runan mitat ja paneelin viimeistely

● Ovien kohdistus ja lukitus

● Akselien, jarrujen ja renkaiden asennus

● Makean veden säiliön liitännät

● Jäteveden poisto

● Suihkun veden virtaus

● Lämminvesilaitteet, jos valittu

● WC:n huuhtelu

● Altaan viemäröinti

● Hanan käyttö

● Valaistus ja ilmanvaihto

● Ilmastointitoiminto, jos mukana

● Pakkauksen ja lastauksen suojaus

Tarkastustiedot vastaavat todellista toimitettua kokoonpanoa. Ostaja vahvistaa paikalliset asennus-, jätevedenpoisto- ja hinausvaatimukset ennen käyttöä.

TUNE Tehdastarkastus ja toimitus

TUNE Factory järjestää alustan, akseli- ja jarrujärjestelmien, renkaiden, koripaneelien, vesisäiliöiden, suihkuvarusteiden, pesualtaiden, valaistuksen, peilien, ilmanvaihdon ja valikoitujen sähkölaitteiden tarkastuksen.

Toimituspaketti sisältää:

● Hyväksytty tekninen piirustus

● Laiteluettelo

● Putkiasennustiedot

● Sähkövaatimukset

● Käyttö- ja huolto-ohjeet

● Lataus- ja pakkaustiedot

● Tarkastuspöytäkirja

● Varaosasuositukset

Yhdistelmäsuihkuperävaunu on arvioitu osana täydellistä sanitaatiosuunnitelmaa. Luotettava päivittäinen käyttö riippuu oikeasta paikan valinnasta, riittävästä vedestä ja sähköstä, valvotusta jätevedenpoistosta, koulutetuista käyttäjistä ja dokumentoidusta huoltorutiinista.

Sertifikaatit

CE-merkintä – EU:n turvallisuus-, terveys- ja ympäristönsuojelustandardit.

ISO 9001 – kansainvälinen laatujärjestelmästandardi.

DOT-sertifiointi – Yhdysvaltain liikenneministeriön turvallisuusstandardit.

Usein kysytyt kysymykset

1. Mihin suihkuperävaunua käytetään?

Shower Trailer on siirrettävä saniteettiyksikkö, jossa yhdistyy yksi yksityinen suihkuhuone ja yksi wc. Se soveltuu ulkotapahtumiin, rakennustyömaille, leirintäalueille, urheiluaktiviteetteihin, elokuvapaikkoihin, tilapäiseen majoitukseen ja muihin projekteihin, joissa kiinteät kylpyhuonetilat eivät ole käytettävissä tai ne eivät riitä.

2. Mitä eroa on Stall Portable Showerin ja tavallisen siirrettävän wc-perävaunun välillä?

Stall Portable Shower tarjoaa suihkutilat wc- ja käsienpesutoimintojen lisäksi. TN-S30-mallissa on yksi suihku ja yksi wc, joten se sopii pienille ryhmille, yksityistilaisuuksiin ja kompakteihin tilapäisiin tiloihin.

3. Sisältääkö perävaunu sekä suihkun että wc:n?

Kyllä. Vakioasettelu sisältää:

● Yksi yksityinen suihkuhuone

● Yksi wc-piste

● Jalkahuuhteleva wc

● Käsipesuallas

● Painikehana

● Suihkuvarusteet

● Makean veden ja jätevesisäiliöt

Lopullinen varusteluettelo vahvistetaan ennen tuotantoa, koska sisustus on räätälöity.

4. Mikä on tämän kannettavan WC- ja suihkuyhdistelmätrailerin malli?

Malli on TN-S30. Siinä on yksi suihku ja yksi wc kompaktissa rungossa, jonka mitat ovat noin 3 000 × 1 800 × 2 650 mm.

5. Mitkä ovat perävaunun kokonaismitat?

Referenssimitat ovat:

● Metrinen koko: 3 000 × 1 800 × 2 650 mm

● Likimääräinen keisarillinen koko: 9,84 × 5,90 × 8,36 jalkaa

Tarvittava pysäköinti-, kääntö- ja huoltotila tarkistetaan toimitusajoneuvon ja asennuspaikan mukaan.
