Kolmen aseman kaupallinen WC-traileri

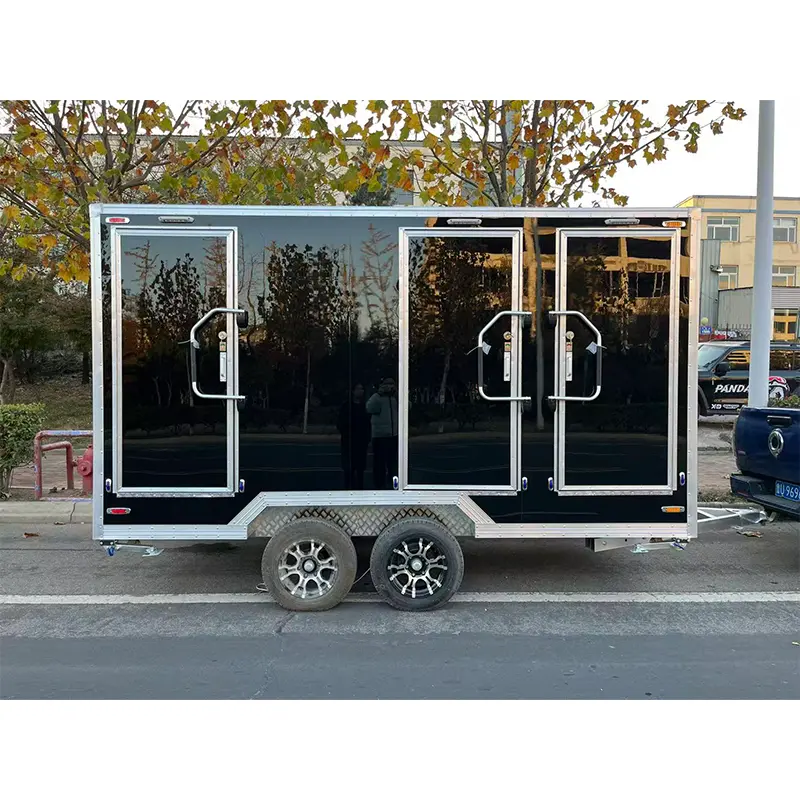

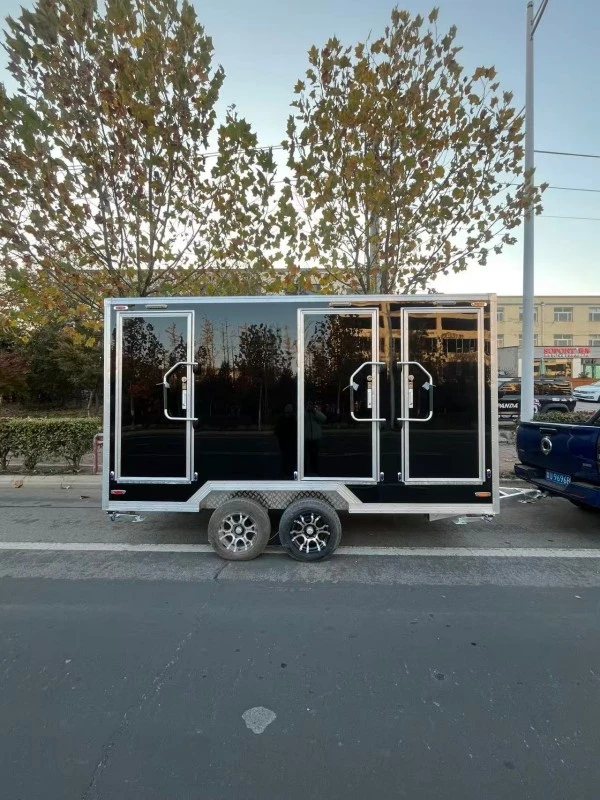

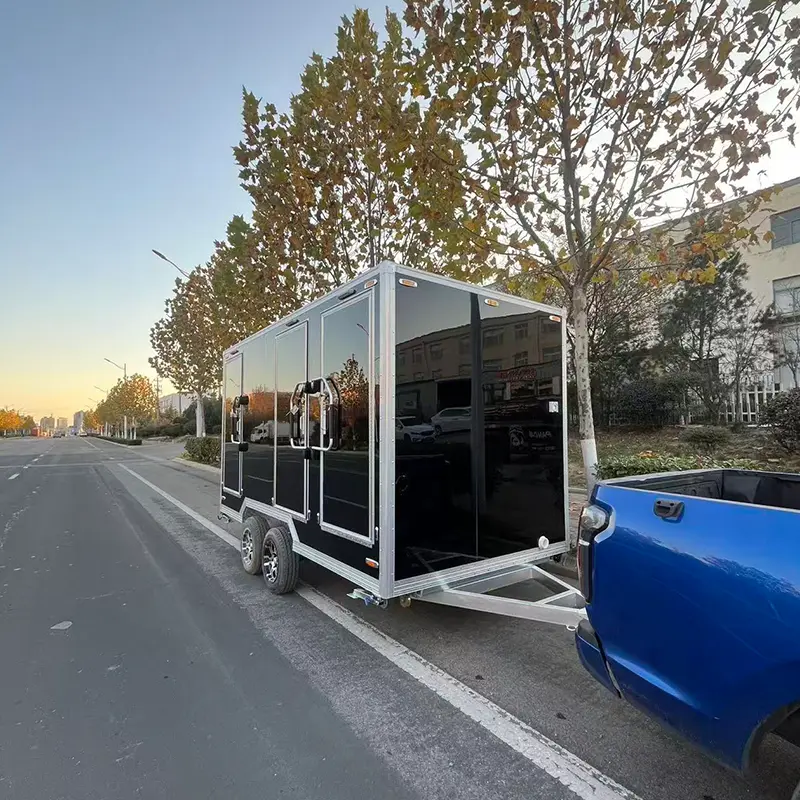

TN-T42-3B Three Station Commercial WC Trailer on hinattava saniteettiyksikkö, jossa on kolme yksityistä wc-huonetta, suunniteltu rakennustyömaille, ulkotapahtumiin, festivaaleihin ja tilapäisiin tiloihin. Valmistaja Qingdao Tune Technology Co., Ltd., vuonna 2015 perustettu yritys, jolla on 4 500 m²:n tuotantolaitos ja jota viedään yli 50 maahan. Tämä kolmen aseman kaupallinen wc-perävaunu noudattaa ISO 9001 -laatuhallintaa. CE-, DOT-, EPR- ja COC-dokumentaatiot ovat saatavilla soveltuville kokoonpanoille, ja SGS:n ja Intertekin suorittavat kolmannen osapuolen tarkastukset.

The dimensions and weight are reference values. Lopullinen bruttopaino muuttuu, kun vesi, sähkölaitteet, ilmastointi, vedenlämmittimet ja muut valinnaiset komponentit on lisätty. Ostaja vahvistaa kuorman painon, vetokoukun tehon ja jarrutusvaatimukset ennen vetoauton valintaa.

Yleisiä ostokysymyksiä

Kuinka paljon vettä perävaunuun mahtuu?

Vertailukokoonpanossa käytetään 700 litran makeavesisäiliötä ja 1 300 litran jätevesisäiliötä. Todellinen huoltoväli riippuu käyttäjien määrästä, wc-huuhtelutiheydestä, käsienpesusta, siivoustarpeista ja päivittäisistä käyttötunneista.

Sopiiko perävaunu rakennusprojekteihin?

Sitä käytetään työmaan käymäläperävaununa, kun hankkeella on sopivat kulkuyhteydet, vakaa maaperä, puhdistusaikataulu ja hyväksytty jätevedenpoistotapa.

Voiko se palvella tapahtumia?

Kyllä. Tapahtumakäymälätrailerina yksikkö on suunniteltu häihin, näyttelyihin, festivaaleihin, urheilutoimintaan, yksityistilaisuuksiin ja tilapäisiin kaupallisiin tiloihin.

Vaatiiko se kiinteän vesiliitännän?

Ei välttämättä. Sisäänrakennettu makean veden säiliö tukee toimintaa paikoissa, joissa ei ole jatkuvaa kunnallista vesiliittymää. Säiliö täytetään todellisen kulutuksen mukaan.

Voidaanko sisustaa muuttaa?

WC-tilojen, pesualtaiden, pisuaarin, peilien, valaistuksen, vedenlämmittimen, ilmastointilaitteen, musiikkilaitteiden ja sähkökomponenttien sijainnista keskustellaan ennen lopullisen tuotantopiirustuksen hyväksymistä.

Onko yksikkö helppo hinata?

Perävaunussa on kaksi jarrullista vääntöakselia ja neljä 195/70 R15 -rengasta. Hinaussoveltuvuus riippuu kuorman painosta, ajoneuvon tilavuudesta, vetokoukun liitännästä, jarrujärjestelmästä ja paikallisista tiemääräyksistä.

Miten jätevesi käsitellään?

Jätevesi poistetaan määritellyn poistoaukon kautta ja kuljetetaan hyväksyttyyn käsittely- tai loppusijoituslaitokseen. Sitä ei tyhjennetä teille, avoimeen maahan tai luvattomiin viemäröintijärjestelmiin.

Kuinka suunnitella asennuspaikka

Three Station Commercial WC Trailer on sijoitettu kohtuullisen tasaiselle ja vakaalle alustalle. Ostaja tai projektioperaattori tarkastaa ennen toimitusta sisäänkäynnin leveyden, kääntösäteen, purkualueen ja vapaan parkkipaikan.

Paikkasuunnitelma tunnistaa:

● Perävaunun sijainti

● Käyttäjän pääsyreitti

● Pääsy huoltoajoneuvoihin

● Makean veden täyttöpiste

● Jäteveden poistopiste

● Sähköliitäntä

● Siivous- ja säilytysalue

● Turvaetäisyys rakennuskoneisiin

● Viemäröinti ja sadevesiolosuhteet

Rakennustyömaan käymäläperävaunussa paikannuksella vältetään nosturien käyttöalueet, kaivinkonereitit, materiaalin varastointialueet ja raskaiden kuorma-autojen käyttämät reitit.

Events Toilet Trailerin yksikkö on helppo löytää ilman, että se estä sisäänkäyntiä, hätäreittejä, ruokailualueita tai jalankulkijoiden liikkumista.

Ulkokäymälän peräkärryssä käyttäjä ottaa huomioon tuulen altistumisen, sadeveden, lämpötilan muutokset, maaperän viemäriveden ja pääsyn rutiinihuoltoon.

Pääkokoonpano ja käytännön edut

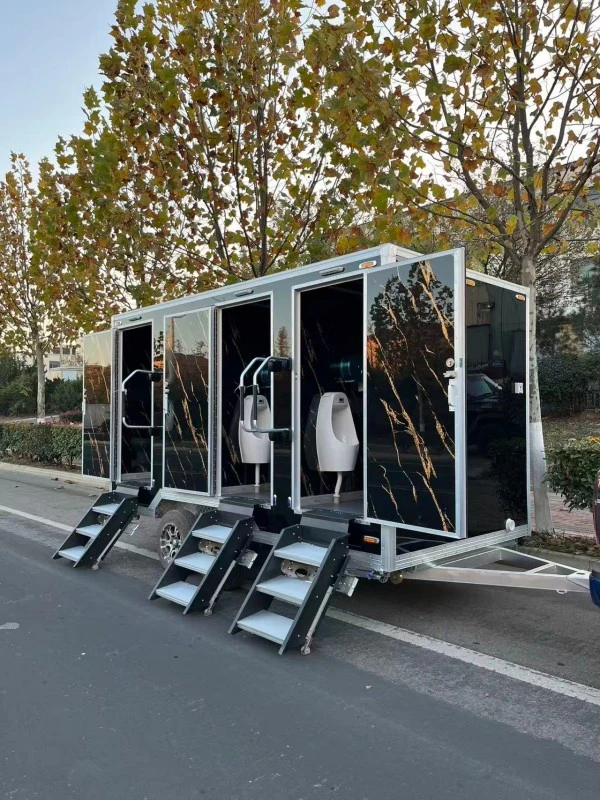

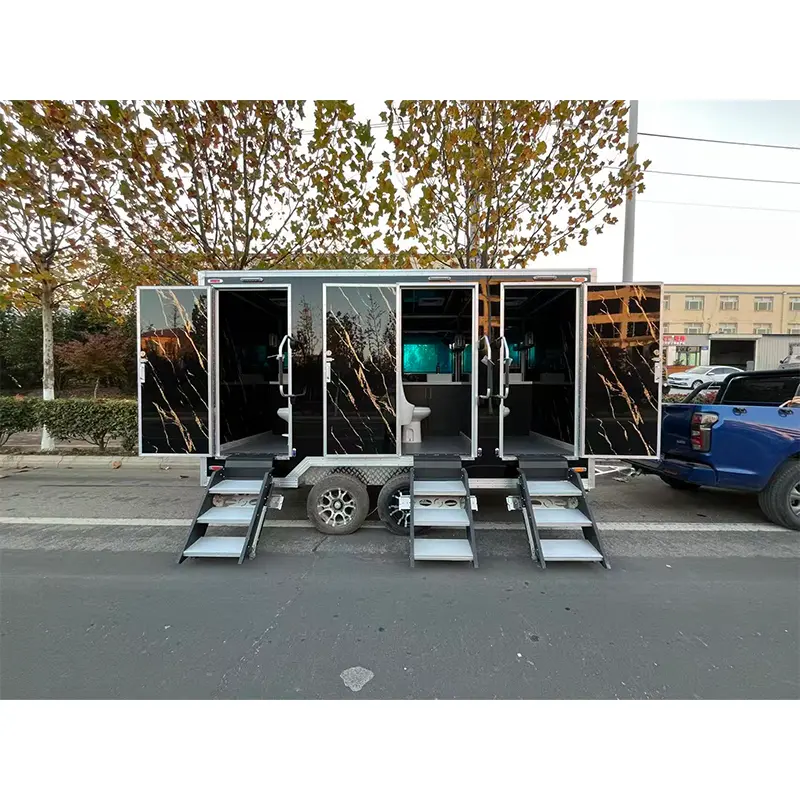

Kolme erillistä wc-huonetta

TN-T42-3B käyttää kolmea yksityistä wc-asemaa. Tämä asettelu sopii ostajille, jotka tarvitsevat enemmän huoltokapasiteettia kuin yksiasemainen perävaunu, mutta silti suhteellisen kompaktin hinattavan yksikön.

Jokaiseen huoneeseen on suunniteltu wc, ovi, valaistus ja ilmanvaihto. Lopullinen järjestely vahvistetaan teknisessä piirustuksessa, koska ovien asennot, vesijohtoreitit ja huoltopääsy vaikuttavat käytettävissä olevaan tilaan.

Lasikuitu sandwich-paneelirakenne

Referenssirungossa käytetään 40 mm lasikuituisia sandwich-paneeleja. Tämä rakenne muodostaa suljetun seinäjärjestelmän, jossa on lasikuituinen ulkopinta ja eristekerros.

Todellinen eristyskyky riippuu paneelien tiheydestä, ulkolämpötilasta, ilmastointikapasiteetista, oven avautumistiheydestä ja asennuksen laadusta. Ostajat valitsevat ilmastointijärjestelmän paikallisen ilmaston ja käyttötarkoituksen mukaan.

Veden ja jäteveden varastointi

Ruostumattomasta teräksestä valmistetut säiliöt tukevat itsenäistä käyttöä tilapäisissä paikoissa. Säiliön kapasiteetti ei ole sama kuin kiinteä käyttäjäkapasiteetti, koska veden käyttö vaihtelee projekteittain.

Vilkas tapahtuma saattaa vaatia useammin huoltoa kuin vähäliikenteen rakennusprojekti. Ostosuunnitelmaan sisältyy käytännöllinen täyttö- ja jätevedenpoistoaikataulu.

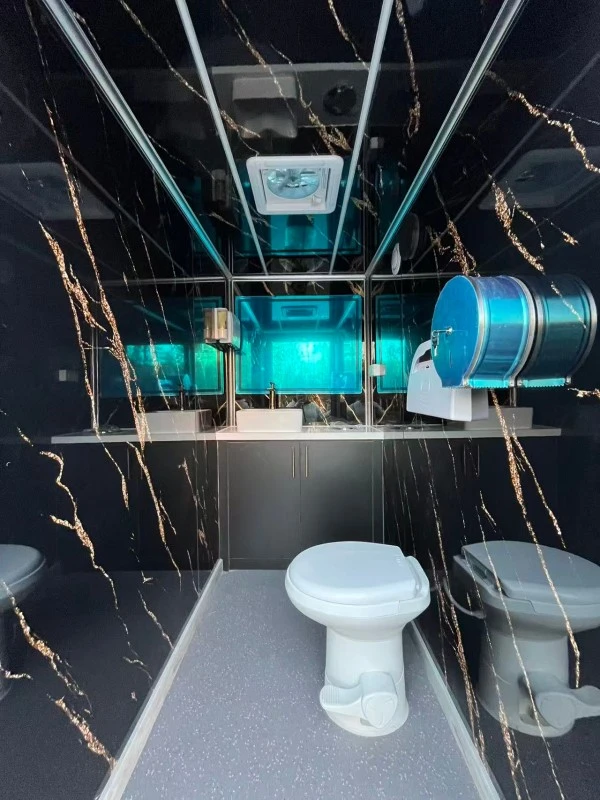

Sisätilat

Viitekokoonpano sisältää:

● Jalkahuuhtelevat keraamiset wc:t

● Miesten anturiurinaali

● Käsipesualtaat

● Painikehanat

● Piinepeilit valaistuksella

● Ilmastointijärjestelmä

● Soitinjärjestelmä

● Sisä- ja ulkovalot

● Vesipumppu

● Putkiliitännät

Kuuma ja kylmä vesi, vedenlämmittimet, sähkölaitteet ja valinnaiset saniteettitarvikkeet on listattu erikseen tarjouksessa.

Käyttö- ja huoltomenettely

Ennen käyttöä

1. Pysäköi perävaunu sopivalle alustalle.

2. Vedä tukilaitteita ja tukijalkoja ulos.

3. Täytä makean veden säiliö sopivalla vedellä.

4. Tarkista letkut, venttiilit ja näkyvät putkiliitännät.

5. Testaa vesipumppu ja hanat.

6. Käytä jokaista wc:tä ja tarkista tyhjennys.

7. Testaa pisuaarianturi.

8. Tarkista valaistus, ilmanvaihto ja ilmastointi.

9. Varmista, että jäteveden poistoaukko on suljettu.

Käytön aikana

● Seuraa molempia säiliön tasoja.

● Puhdista pesualtaat, wc:t ja kosketuspinnat säännöllisesti.

● Tarkista, onko näkyvissä vesivuotoja.

● Pidä sähköpaneelit ja huoltoovet saatavilla.

● Tallenna epätavallista pumpun melua tai laiteviat.

● Estä luvaton jätevesipäästö.

Käytön jälkeen

1. Puhdista wc:t, pisuaarit, pesualtaat ja lattiat.

2. Desinfioi kahvat, hanat ja muut usein kosketetut alueet.

3. Tarkista vesi- ja viemäriliitännät.

4. Tyhjennä jätevesisäiliö hyväksytyssä laitoksessa.

5. Huuhtele tai huolla järjestelmä paikallisten menettelytapojen mukaisesti.

6. Suojaa tai tyhjennä paljaat putket pakkasella.

7. Irrota ulkoinen virtalähde tarvittaessa.

8. Kirjaa huoltotyöt seuraavaa käyttöjaksoa varten.

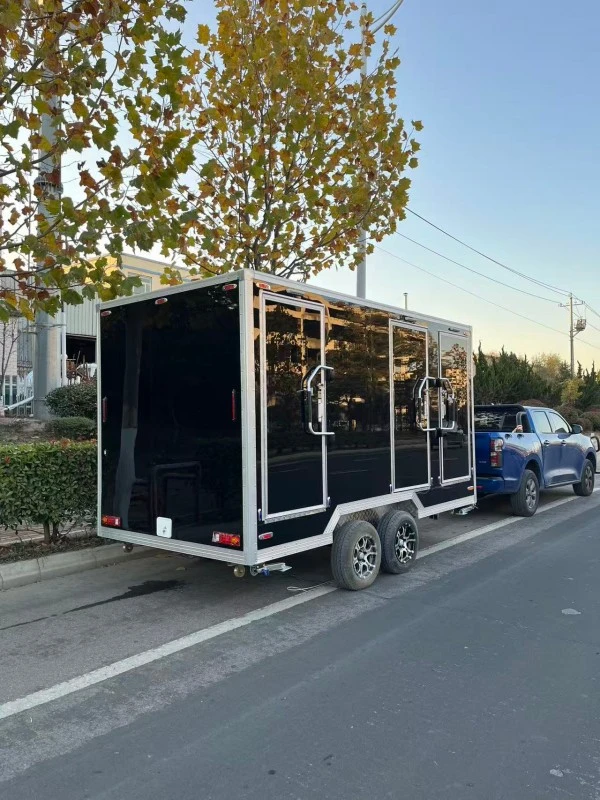

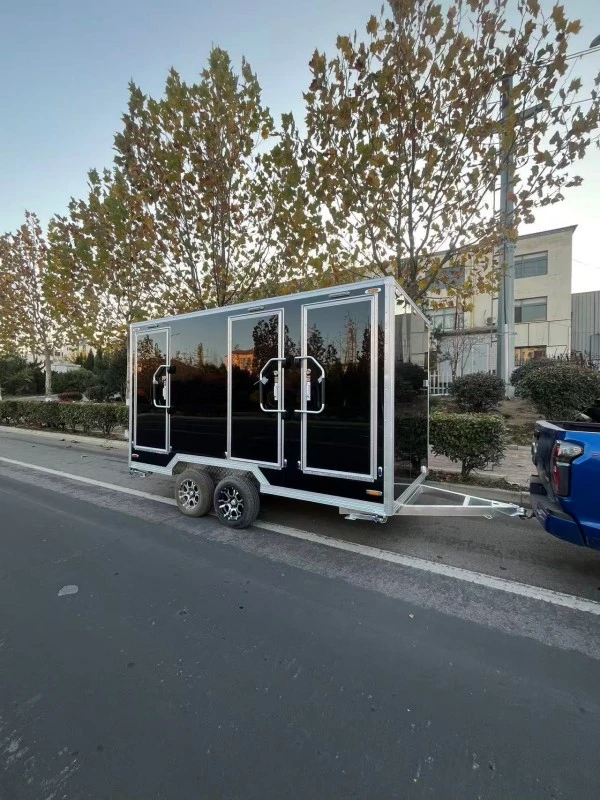

Alusta, hinaus ja siirto

Alusta tukee vessan runkoa, säiliöitä, saniteettilaitteita ja sähkökomponentteja. Vertailumalli on varustettu kahdella vääntöakselilla jarruilla.

Ennen hinaamista kuljettaja tarkastaa:

● Perävaunun vetokoukku

● Turvaketjut

● Jarruliitäntä

● Sähköpistoke

● Renkaiden kunto ja paine

● Pyörien kiinnikkeet

● Etutukipyörä

● Tukijalat

● Tievalot

● Ulkoovet

● Löysät sisävarusteet

Vesi, ilmastointilaitteet, vedenlämmittimet ja lisävarusteet lisäävät todellista kuljetuspainoa. Vetoauto valitaan täyteen lastatun perävaunun eikä tyhjän vertailupainon mukaan.

Siirron jälkeen kuljettaja tarkastaa perävaunun rungon, ovet, alustan, putket, säiliöliitännät ja sisäosat ennen vesi- ja sähköjärjestelmien uudelleen kytkemistä.

Tehdastarkastuksen tarkistuslista

TUNE Toimittaja järjestää tarkastuksen hyväksytyn tilauskokoonpanon mukaisesti. Käytännön tarkastus sisältää:

● Alusta ja rungon ulkonäkö

● Akselien ja renkaiden asennus

● Vetokoukun ja jarrun osat

● Ovien kohdistus ja tiivistys

● Lasikuitupaneeli

● Makean veden säiliön liitännät

● Jätevesisäiliön ulostulo

● WC:n huuhtelu

● Pisoaarisensorin toiminta

● Hanan ja pumpun suorituskyky

● Vedenlämmitintoiminto, jos se on asennettu

● Ilmastoinnin toiminta

● Sisä- ja ulkovalaistus

● Ilmanvaihtojärjestelmä

● Stabilisaattorilaitteet

● Lopullinen ulkoasu

● Pakkauksen suojaus

Tarkastusasiakirjat vastaavat todellisia toimitettuja laitteita. Tehdastarkastus, videotarkastus ja kuljetusta edeltävä tarkastus sisältyvät ostosopimuksessa määrätyllä tavalla.

Todistetut tuotantokuvat, tarkastuspöytäkirjat, testitulokset ja hyväksytyt projektitiedot lisätään tuotesivulle. Asiakkaiden nimet, todistukset, arvostelut ja projektivaatimukset julkaistaan ​​vahvistuksen ja valtuutuksen jälkeen.

Sertifikaatit

Yllä olevissa kuvissa näkyy CE-, ISO 9001- ja DOT-dokumentaatio. CE-merkintä koskee soveltuvia sähkökokoonpanoja; ISO 9001 kattaa tehtaan laatujärjestelmän; DOT-dokumentaatio koskee vahvistettuja kuljetuskonfiguraatioita. Tarkat sertifikaatin numerot ja laajuudet toimitetaan lopullisten tilausasiakirjojen mukana.

Hankehakemusanalyysi

Tämä kolmen aseman malli sopii tilapäisiin tiloihin, joissa ostaja tarvitsee yksityisiä saniteettitiloja ja mahdollisuuden siirtää yksikköä.

Rakennusprojekteissa tärkeimmät näkökohdat ovat työntekijöiden pääsy, puhdistustiheys, maan vakaus ja jätevesihuolto.

Tapahtumiin operaattori arvioi kävijähuippujen määrän ja järjestää siivoushenkilöstön, kulutustarvikkeiden ja säiliöiden huollon etukäteen.

Puistojen, leirintäalueiden ja sesonkimarkkinoiden osalta käyttösuunnitelmaan sisältyy sääsuojaus, julkinen pääsy, sähkönsyöttö ja pitkäaikaishuolto.

Traileri ei korvaa jokaista pysyvää wc-projektia. Sen soveltuvuus riippuu kulkuyhteyksistä, paikallisista määräyksistä, huoltojärjestelyistä ja odotetusta huoltoajasta.

Toimitus ja myynnin jälkeinen tuki

Pakkausmenetelmä suojaa koripaneeleja, ovia, valaistusta, alustaa, saniteettilaitteita ja paljaita varusteita kuljetuksen aikana.

Toimitussuunnitelma sisältää:

● Lopullinen tekninen piirustus

● Laiteluettelo

● Pakkauksen mitat

● Bruttopaino

● Lataustapa

● Toimitusasiakirjat

● Tullitiedot

● Tavaravakuutus

● Purutusohjeet

● Asennus- ja käyttöönottoohjeet

TUNE Factory tarjoaa käyttöohjeita, vesijärjestelmän opastusta, sähkövianmääritystä, pumppu- ja hanatietoja, huoltosuosituksia ja varaosaapua.

Takuuehdot on mainittu ostosopimuksessa. Alustan osilla, lasikuitupaneeleilla, saniteettikalusteilla, sähkölaitteilla, ilmastointilaitteilla, pumpuilla, vedenlämmittimillä ja kolmannen osapuolen lisävarusteilla voi olla erilaiset takuuehdot.

Räätälöinti- ja tarjoustiedot

Hankekohtaisen tarjouksen laatimiseksi ostaja toimittaa:

1. Kohdemaa ja kaupunki

2. Aiottu sovellus

3. Arvioidut päivittäiset tai huippukäyttäjät

4. Suunnitellut aukioloajat

5. Palveluaika

6. Vaadittu määrä

7. Hinausajoneuvon tiedot

8. Makean veden täyttömenetelmä

9. Jätevesihuolto

10. Sähköjännite ja -taajuus

11. Ilmastointi- tai lämmitysvaatimukset

12. Suositellut saniteettikalusteet

13. Ulkopuolen väri ja logo

14. Paikalliset rekisteröintivaatimukset

15. Odotettu toimituspäivä

TUNE laatii pohjapiirroksen, teknisen parametrilomakkeen, laiteluettelon, putkijärjestelyn, sähkökokoonpanon, tarkastuslistan, pakkausehdotuksen ja tarjouksen tarkastettavaksi ennen tuotantoa.
