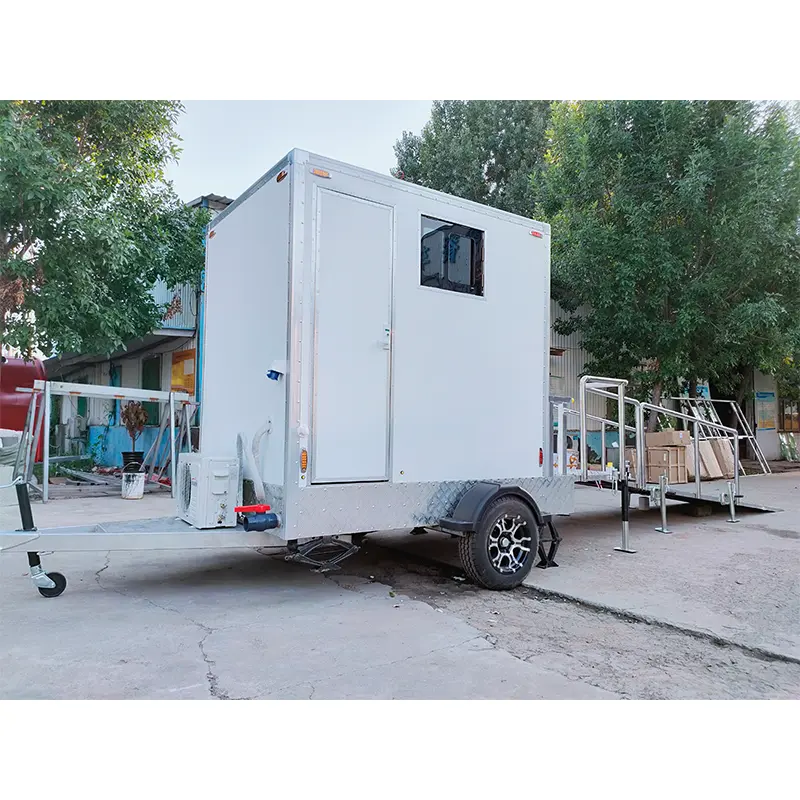

Pyörätuolilla esteetön ADA-vessan traileri

TUNE pyörätuolilla saavutettava ADA Restroom Trailer on liikkuva wc-yksikkö, joka on suunniteltu pyörätuolin käyttäjille ja lisätukea tarvitseville. Liikkuvan wc-perävaunun valmistajana Qingdao Tune Technology Co., Ltd. valmistaa tätä ADA-wc-perävaunua julkisiin tilaisuuksiin, kunnallisiin tiloihin, rakennustyömaihin ja esteettömiin paikkaprojekteihin. Suunnittelu sisältää leveämmän kulkureitin, ulkopuolisen metallirampin, tilavan sisäjärjestelyn, esteettömät käsienpesuvälineet, tukitangot ja hätäpuhelupainikkeen.

ADA-wc-perävaunua ei arvioida vain rampin olemassaolon perusteella. Oven välys, rampin kaltevuus, kääntötila, wc:n siirtoalue, kaiteen asento, pesualtaan korkeus, hätäpääsy ja paikalliset esteettömyyssäännöt vaikuttavat kaikki käytännön käytettävyyteen.

Mukana toimitettu kokoonpano on tarkoitettu tukemaan esteetöntä pääsyä. Paikalliset ostajat tarkistavat lopullisen piirustuksen maassaan, osavaltiossaan tai kunnassaan sovellettavien määräysten mukaisesti ennen laitteen ottamista julkiseen käyttöön.

Ytimen mitat ja kokoonpano

Lopulliset mitat ja sisävälykset tarkistetaan hyväksytystä teknisestä piirustuksesta. Lisävarusteet voivat vaikuttaa käytettävissä olevaan kääntöalueeseen, huoltoon ja kokonaispainoon.

Tärkeitä esteettömyystietoja

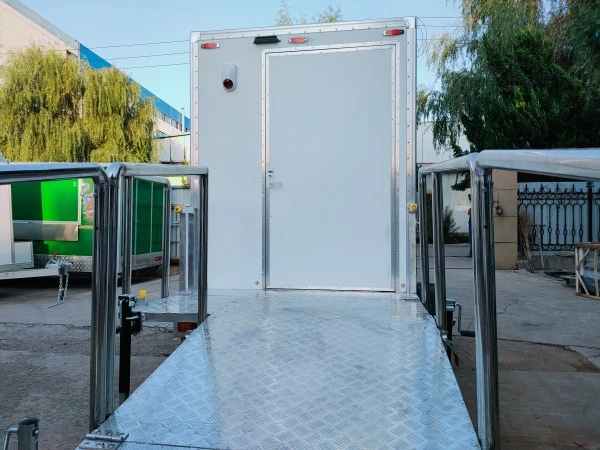

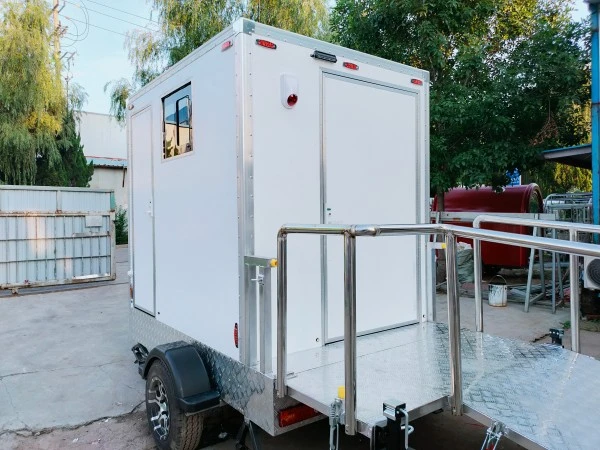

Sisääntuloramppi

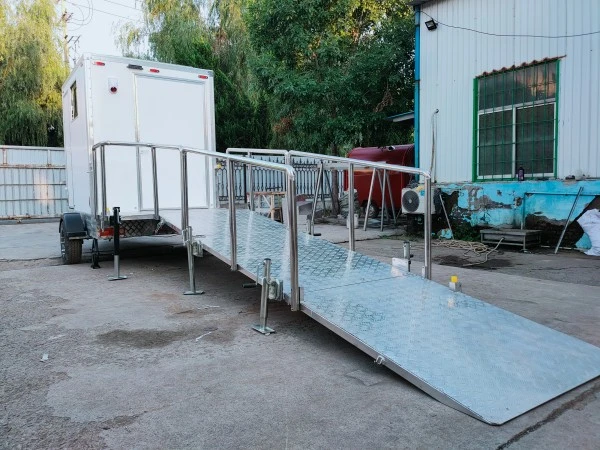

Metallinen ramppi vähentää korkeuseroa maan ja perävaunun lattian välillä. Työmaan ohjaaja sijoittaa perävaunun vakaalle alustalle ja pitää rampin pinnan puhtaana mudasta, vedestä, irtonaisista materiaaleista ja esteistä.

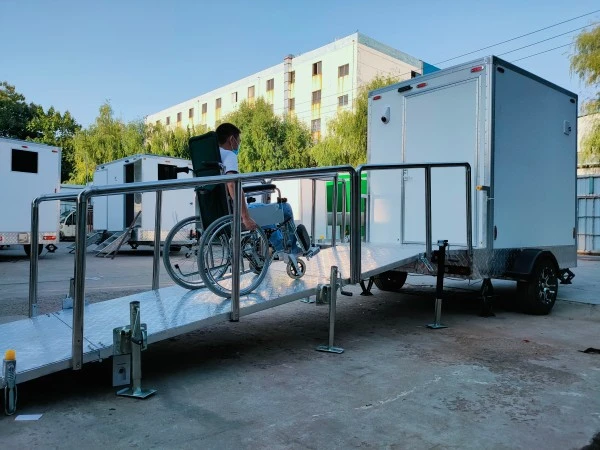

Todellinen rampin kulma riippuu perävaunun lattian korkeudesta ja maanpinnan olosuhteista. Rampin etuosaan on varattu sopiva laskeutumisalue, jotta pyörätuolin käyttäjät voivat lähestyä, kääntyä ja astua sisään turvallisesti.

Ovien ja sisätilojen liike

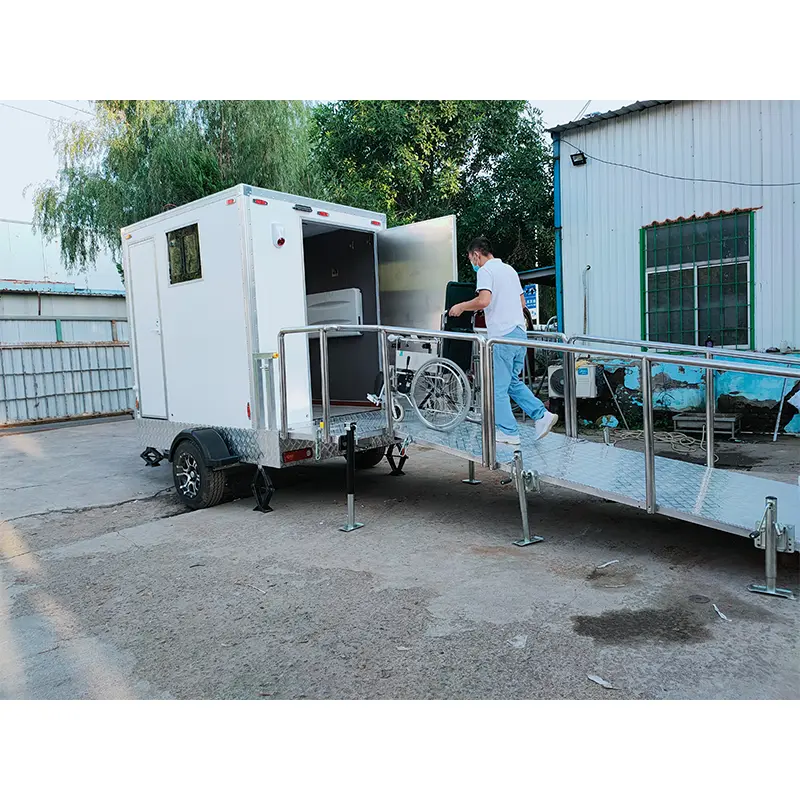

Leveämpi sisäänkäynti ja avoin sisäjärjestely tarjoavat enemmän tilaa pyörätuolille. Lopullisessa suunnittelussa huomioidaan pyörätuolin kääntösäde, oven kääntö, wc:n siirtoasento ja pesualtaan lähestymisreitti.

Julkisissa projekteissa ostaja vahvistaa, vaaditaanko paikallisten sääntöjen mukaan lisäkaiteita, kylttejä, liukumatonta lattiaa, visuaalisia osoittimia tai hätävaloa.

WC ja tukikiskot

Keraaminen jalkahuuhteleva wc on sijoitettu korkealle, joka on tarkoitettu käytettäväksi. Kourat tukevat käyttäjiä siirron ja liikkumisen aikana. Tankojen lopullinen sijainti ja lujuusvaatimukset tarkistetaan tuotantotarkastuksen yhteydessä.

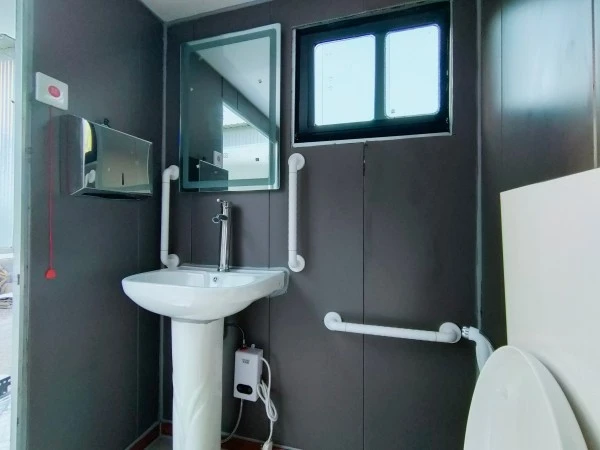

Esteetön pesuallas

Pesuallas on suunniteltu matalammalla ja helposti lähestyttävällä järjestelyllä kuin tavallinen seisova pesuallas. Ostaja vahvistaa halutun altaan korkeuden, polvivälin, hanatyylin ja kuuman veden ohjaustavan ennen piirustuksen viimeistelyä.

Hätäpuhelupainike

Perävaunun sisään on asennettu hätäpuhelupainike, jotta käyttäjä voi pyytää apua tarvittaessa. Projektioperaattori määrittelee, miten signaali vastaanotetaan, kuka reagoi ja miten järjestelmää testataan ennen kuin traileri avataan yleisölle.

Missä traileria voidaan käyttää

Tätä kannettavaa wc-vaunua voidaan käyttää:

● Ulkonaiset häät ja julkiset tapahtumat

● Festivaalit ja näyttelyt

● Rakennus- ja korjaustyömaat

● Puistot ja virkistysalueet

● Urheilupaikat

● Elokuvan tuotantopaikat

● Väliaikaiset kunnalliset tilat

● Hätä- ja hätäapuprojektit

● Esteetön tilat yksityistilaisuuksiin

Ulkotapahtumaa varten perävaunu sijoitetaan kiinteälle reitille, jossa rampin ympärillä on riittävästi tilaa. Rakennusprojektissa kulkutie on mahdollisuuksien mukaan erotettu raskaasta kalustosta ja epätasaisesta maasta.

Mobiilimuoto on hyödyllinen, kun esteetöntä tilaa tarvitaan rajoitetun projektijakson ajaksi tai sitä siirretään paikasta toiseen. Ostaja järjestää kuljetuksen, maatuen, makean veden täytön, jäteveden poiston ja rutiinipuhdistuksen.

Vesi-, sähkö- ja ilmastointijärjestelmät

Vertailumallissa on 400 litran makeavesisäiliö ja 800 litran jätevesisäiliö. Nämä säiliöt tukevat tilapäistä käyttöä ilman pysyvää kunnallista vesiliittymää, kun taas huoltoväli riippuu käyttäjien määrästä ja puhdistustarpeista.

Vakiovarusteisiin kuuluu:

● Yksi käsienpesuallas

● Painikehana

● Kuuma ja kylmä vesijärjestelmä

● Vesipumppu

● Ilmastointijärjestelmä

● Sisä- ja ulkovalaistus

● Suihkupää ja verhot, jos valittu

● Musiikin toistojärjestelmä

● Peili- ja tukivarusteet

Sähköjännite, taajuus, ilmastointikapasiteetti, vedenlämmittimen tyyppi ja hätäpainikeliitäntä vahvistetaan kohdemarkkinoiden mukaan.

Käyttöopas

Ennen avaamista

1. Aseta perävaunu vakaalle ja kohtuullisen tasaiselle alustalle.

2. Asenna ja tarkasta pääsyramppi.

3. Tarkista vapaa reitti maasta sisäänkäyntiin.

4. Täytä makean veden säiliö.

5. Testaa pesuallas, hana ja wc.

6. Tarkista hätäpuhelupainike.

7. Tarkista tukitangot ja helposti saatavilla olevat kiinnikkeet.

8. Varmista valaistus, ilmastointi ja ilmanvaihto.

9. Pidä jäteveden poistoaukko suljettuna käytön aikana.

Rutiinitarkastus

Kuljettajat tarkastavat rampin pinnan, oven liikkeen, tukitangon kiinnikkeet, pesualtaan pääsyn, wc-toiminnan, hätäsignaalin ja lattian kunnon suunnitelluin väliajoin.

Tehtaan laadunvalvonta

TUNE Factory järjestää perävaunun mittojen, akselien ja renkaiden asennuksen, jarru- ja valaistusjärjestelmien, rampin rakenteen, oven leveyden ja toiminnan, wc:n ja koukun asennuksen, pesualtaan asennon, vesipumpun ja vesijohtoliitännät, hätäpainikkeen käytön, ilmastointitoiminnon, sisäpinnan ja lattian kunnon sekä pakkaus- ja kuljetussuojauksen tarkastukset.

Ostaja pyytää lopullisen asettelupiirustuksen, laiteluettelon ja tarkastuspöytäkirjan ennen lähetystä.

Räätälöintiasetukset

Sisusta säädetään projektin tarpeiden mukaan. Vaihtoehtoja ovat:

● Erilainen pesuallasjärjestely

● Lisäkahvat

● Vaihtoehtoiset hanan säätimet

● Lämminvesilaitteet

● Ulkoinen brändäys

● Räätälöidyt värit

● Suunta- ja saavutettavuuskyltit

● Lisävalaistus

● Muokattu ovi- tai ramppijärjestely

● Valitut suihkulaitteet

Räätälöinnin vaikutusta kääntötilaan, korin mittoihin, akselipainoon, sähköntarpeeseen ja huoltomahdollisuuksiin tarkastellaan.

Sertifikaatit

CE-merkintä – EU:n turvallisuus-, terveys- ja ympäristönsuojelustandardit.

ISO 9001 – kansainvälinen laatujärjestelmästandardi.

DOT-sertifiointi – Yhdysvaltain liikenneministeriön turvallisuusstandardit.

Usein kysytyt kysymykset

Voiko tätä laitetta käyttää julkisessa tilaisuudessa?

Sitä käytetään julkisiin tilaisuuksiin, kun lopullinen layout, kulkureitti ja paikalliset saavutettavuusvaatimukset on tarkistettu ja hankkeen toteuttajan hyväksymä.

Onko ramppi automaattisesti hydraulinen?

Vakiotiedosto tunnistaa metallisen esteettömyysrampin. Hydraulista laskujärjestelmää käsitellään valinnaisena kokoonpanona, ellei sitä ole erikseen lueteltu ja vahvistettu tarjouksessa.

Tarvitseeko se pysyvän vesiliitännän?

Pysyvää yhteyttä ei välttämättä tarvita, koska perävaunussa on makeavesisäiliö. Säiliö täytetään ja jätevedet poistetaan hyväksytyn järjestelmän kautta.

Voiko tuotetta räätälöidä?

Kyllä. TUNE Factory keskustelee ennen tuotantoa sisustusvarusteista, väreistä, brändeistä, vesijärjestelmistä, valaistuksesta ja esteettömyydestä.

Tarjousvaatimukset

Ilmoita kohde, suunniteltu sovellus, arvioidut käyttäjät, sivuston käyttöehdot, vaaditut esteettömyysominaisuudet, sähköstandardi, vesihuoltosuunnitelma, ulkoväri, logo ja tavoitetoimituspäivä.

TUNE laatii teknisen piirustuksen, konfigurointiluettelon, vesi- ja sähkösuunnitelman, tarkastuslistan ja kaupallisen tarjouksen hyväksyttäväksi.

Kenttävahvistus ja asiakkaan arviointi: pyörätuolilla esteetön ADA-vessatraileri

Sivuston käyttöönoton yleiskatsaus ja tekninen matriisi

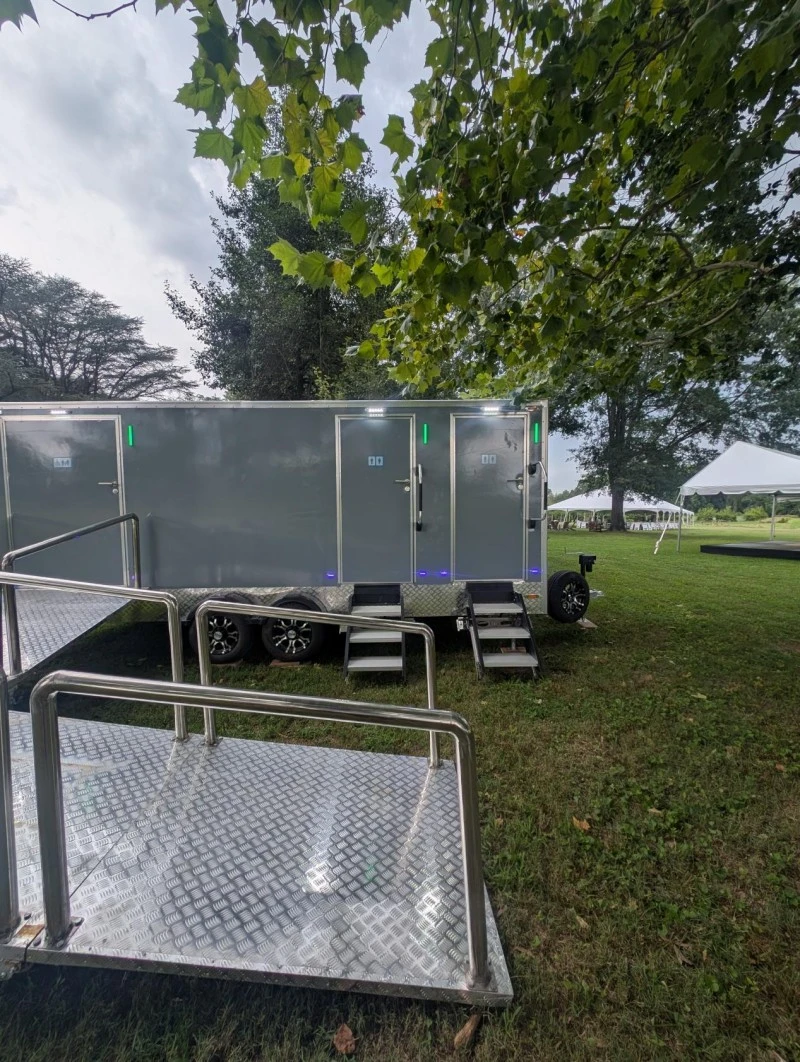

● Tuotteen nimi: Accessible ADA Restroom Trailer

● Käyttöönottoalue: Mid-Atlantic Coastal & Municipal Park Venues, Yhdysvallat

● Asiakasluokka: Kaupallisten tapahtumien puhtaanapito ja kaluston vuokrauspalvelut

● Pohjapiirros: Integroitu kolmen oven sviitti (1 pyörätuolilla esteetön ADA-kammio + 2 yksityistä standardihuonetta)

● Alavaunun tekniset tiedot: Heavy Duty Tandem Dual Axle -järjestelmä, mukautetut kromikorostetut pyörät, suurikuormittavat vyörenkaat

● Occupancy Logic System: Oveen kiinnitetyt ulkoiset kaksiväriset LED-tilanauhat (vihreä: tyhjä / punainen: käytössä)

Rakennesuunnittelu ja ADA-yhteensopivuusanalyysi

Siirrettävien sanitaatioyksiköiden käyttöönotto julkisiin tilaisuuksiin ja ylellisiin ulkohäihin kaikkialla Yhdysvalloissa edellyttää tiukkojen rakenteellisten standardien noudattamista, matalan kaltevuuden esteettömyyttä ja raskasta alustasuunnittelua:

1. Erittäin vakaa ADA-ramppigeometria ja kaiteen jäykkyys

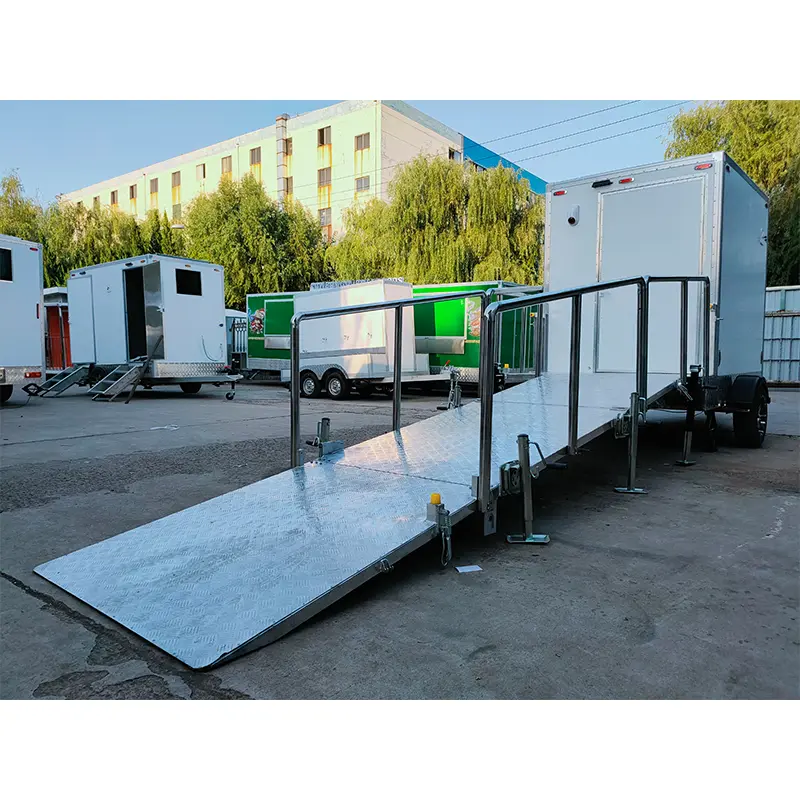

Ensisijainen sviitti käyttää kaupallista laatua jatkettu alumiininen timanttilevy ramppi. Asteittain kallistuva se mahdollistaa sujuvan, itseavusteisen sisäänpääsyn manuaalisen ja sähköisen pyörätuolin käyttäjille sekä vieraille, jotka tarvitsevat kävelijän tukea. Jatkuvat, monikerroksiset 304-luokan ruostumattomasta teräksestä valmistetut kaiteet on asennettu jäykästi rampin kehää pitkin estämään reunan liukastumista ja kestämään voimakasta alaspäin suuntautuvaa voimaa.

2. Dual-Terrain Deployment Capability

Yksikkö säilyttää rungon tasaisena erilaisilla maanpinnoilla – aina pehmeästä, päällystämättömästä puistonurmesta rannikkoalueiden vieressä olevaan kiinteään asfalttiin. Integroidut raskaat tukijalkojen tasoitusnosturit eliminoivat alustan joustavuuden ramppikuormituksen ja vilkkaan liikenteen aikana.

3. Integroitu läsnäolon valvonta ja askelergonomia

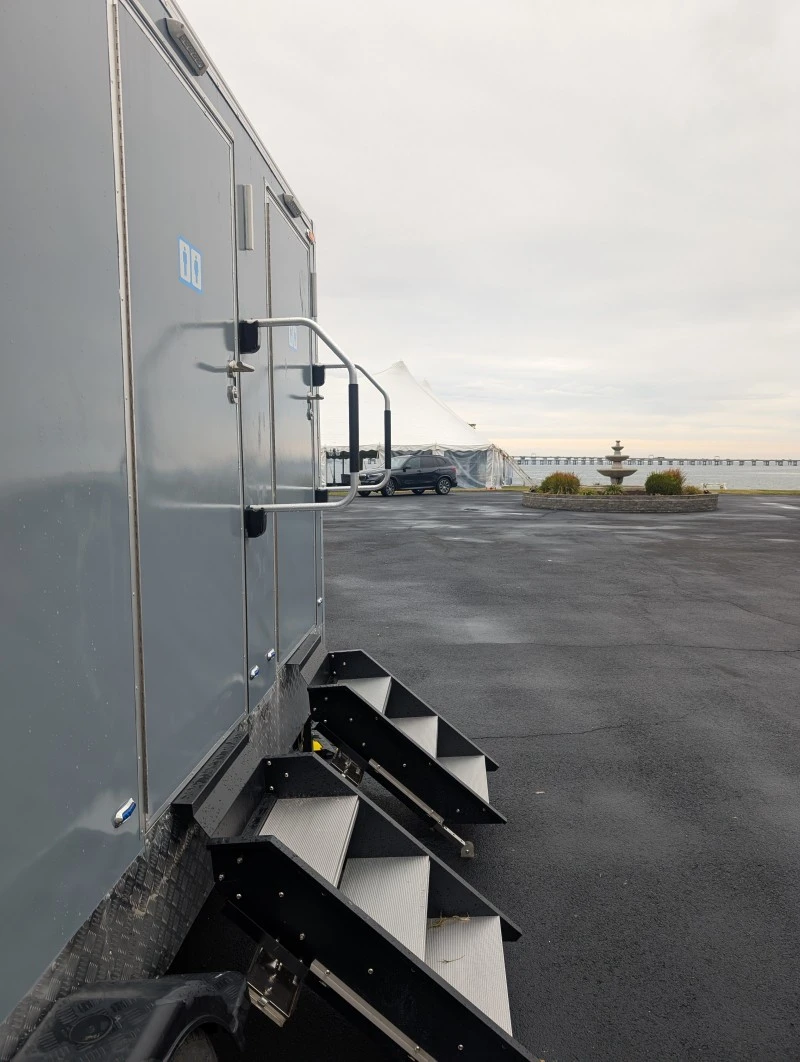

Jokaisessa ulko-ovessa on yläosaan asennettu ulkoinen LED-valopalkki ja pystysuora tilanauha, joka vaihtuu automaattisesti vihreästä punaiseksi, kun oven sisäpultti on kytkettynä. Tavallisissa vierassviiteissä käytetään alasvetoisia 3-kerroksisia alumiiniportaiden moduuleja, joissa on korkeakitkaiset kulutuspinnat ja kaarevat teräksiset apukahvat turvallista sisäänpääsyä varten iltatapahtumien aikana.

Litteroitu yhdysvaltalainen asiakasarvio

Vahvistettu ostaja: logistiikkapäällikkö, Mid-Atlantic Event & Fleet Solutions Sijainti: Maryland / Virginia Event Zone, Yhdysvallat Arvosana: 5,0 / 5,0 tähteä

"Lisäsimme pyörätuolilla esteettömän ADA Restroom Trailerin vuokrakalustoamme täyttääksemme kunnalliset julkisten festivaalien ja huippuluokan kiinteistöjen häät kaikkialla alueella. Esteettömyyslaitteet voivat usein näyttää teollisilta, mutta tämä laite löytää oikean tasapainon puhtaan arkkitehtonisen suunnittelun ja raskaan käytön välillä.

Rahtitoimitus pihallemme sujui mutkattomasti ja kaikki rakenneosat saapuivat ehjinä. Eturungon A-rungon kielellä kiinnitetty vararengas on käytännöllinen lisä, joka antaa maantiekuljettajallemme mielenrauhaa matkustettaessa paikkojen välillä.

Toiminnallisesti traileri on ylittänyt odotukset. 500 vierailijan viikonlopputapahtuman aikana ADA-ramppi tuki jatkuvaa liikennettä nurmikolla liikkumatta tai taipumatta. Sisävesiputkisto toimi luotettavasti tavallisissa kaupungin vesi- ja maasähköliitännöissä. Vihreät/punaiset LED-oleskeluvalot ovien ulkopinnassa vähensivät linjojen ruuhkautumista merkittävästi. Se on hyvin suunniteltu, kestävä ja täysin toimiva mobiililaitos."
